TH2100软磁直流测试系统

•
•
•
•

TH2100软磁直流材料测试系统GM2100软磁直流测量系统是一台软磁材料检测的自动化设备，主要用于测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，能准确自动测量起始磁导率μi、最大磁导率μm、剩磁Jr、饱和磁感应强度Js、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。

TINDUN®天端磁电TH2100软磁直流测量系统

产品介绍

    TH2100软磁直流测量系统是一台软磁材料检测的自动化设备 ，主要用于测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线 ，能准确自动测量起始磁导率μi、最大磁导率μm、剩磁Jr、饱和磁感应强度Js、矫顽力Hc和磁滞损耗Pu等静态磁特性参数。系统软件自主研发设计，兼容主流windows 操作平台，可视化的操作界面，能迅速开展测量工作。

    产品符合国家标准GB3657-83、GB/T13012-2008，行业标准SJ/T10281-1991以及国际标准IEC60404-4的规定。产品依照冲击法的测量原理，采用计算机自动控制技术，集成高速A/D、D/A模块，以电子积分器方式实现模拟冲击法测量。产品具有测量精度高、速度快、重复性好、可消除各种人为因数的影响，为研究材料磁化特性提供可靠依据。

产品特点

• 样品种类：软磁铁氧体、坡莫合金、非晶、纳米晶、铁粉芯、电工纯铁和硅钢片。

• 样品形状：环形、E形、U形等闭路样品 ，条（棒）形、片状等开路样品。

• 闭路绕线测量：样品、磁化线圈（N1 ）、测量线圈（N2 ）共同组成一个空载变压器。

• 通过测量磁化电流来测量磁场强度，磁场锁定精度高达0.1%。

• 采用电子积分器来测量磁感应强度，全自动调节漂移和稳定性，测试全过程无需人工参与。

• 测量开路样品时 ，需选配螺线管或磁导计进行测量。

• 测试方法：可选择模拟冲击法和磁场扫描法二种方式测量。

• 采用模拟冲击法测量基本磁化曲线 ，可准确测量磁化曲线上的磁特性参数：μ_i、 μ_m、J_s、任意一点的μ值。

• 测试μi前，有自动退磁功能 ，采用10Hz交流饱和退磁。

• 采用模拟冲击法和磁场扫描法测量饱和磁滞回线 ，可准确测量磁滞回线上 的磁特性参数 ：Js、Jr、Hc、Pu。

• 磁场扫描法测量时，系统自动选择测试所有曲线 ，Tsp可设定为0.1秒～0.9秒。

• 采用模拟冲击法测量时，可选择测试单个参数，以节省时间，每个测试点 的时间Tsw可设定为1秒～9秒。

• 采用B速反馈 ，能根据样品磁特性曲线的形状自动调整测试点的疏密，也可按用户预先定义的测试点来测试曲线。

• 软件功能强大，对测试人员的技术要求极低。

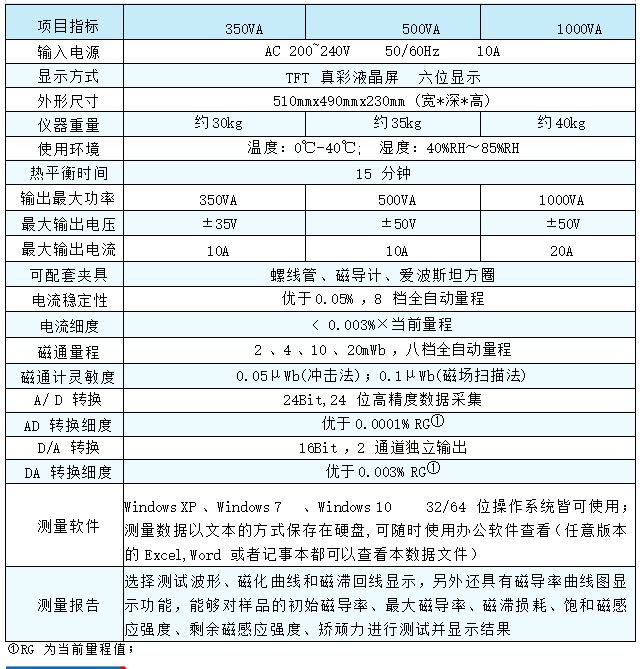

产品参数

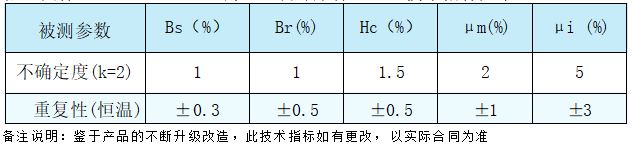

技术指标

依照国标 GB/T13012-2008 测量纯铁环形样品是，技术指标如下：
